①DFM
도면·주조성 검토 (DFM)
주조 가능성, 살두께, 구배, 가공 여유를 검토합니다. 수축이나 변형 위험이 있는 부위는 형상 개선안을 제안합니다.
산출물
도면 검토 의견서(개선 제안 포함)
SHEET 01 · 주조·가공 부품 원스톱 공급
KMT Global — 한국 주조·가공 부품 원스톱 공급사. 도면 한 장으로,
주조·가공·검사·수출까지
한 곳에서 책임집니다.
KMT Global은 해외 고객과 직접 계약하는 주조·가공 부품 공급사입니다. 견적 전에 주조성·주조 방안·재질·가공을 직접 검토하고, 생산처 구성부터 품질 검사와 수출 서류까지 하나의 계약으로 끝까지 책임집니다.
담당Kevin Chang (장지혁) · 해외영업 담당한국어 · 영어 · 일본어kevin.chang@koreametaltec.com
할 수 있는 일
-
주조 → 수출 = 1 계약
주조·가공·검사·수출을 하나의 계약으로 맡습니다
계약 당사자 KMT Global
한국어·영어·일본어 단일 창구 -
도면 검토 ①–④
견적 전에 주조성·주조 방안·재질·가공을 직접 검토하고 개선안을 제안
산출물: 도면 검토 의견서
-
수 kg에서최대 10 t1
소형 양산품부터 대형 주물까지
최대 10 t — 관계사 케이엠텍 고령공장 FC 기준
소형 — 협력 생산처 사례 -
도면 보호
고객 서면 승인 범위 안에서만 생산처와 공유
필요 시 NDA 선행
주석 1. 최대 10 t은 관계사 케이엠텍㈜ 고령공장(별도 법인)의 회주철(FC) 기준이며, 구상흑연주철(FCD)은 최대 5 t입니다. 수 kg은 협력 생산처의 자동조형 양산품 사례 기준입니다.
FILM · 63 s
1분으로 보는 KMT Global
도면 검토부터 생산 구성, 책임 구조, 진행 절차까지 한 번에 보여 드립니다.
영어 · 무음
다음 시트SHEET 02 · 하는 일
DWG KMTG-KR-01개요REV A2026-10
SHEET 02 · 하는 일
한 곳에서
끝까지 맡습니다
생산처를 소개하는 회사가 아닙니다. 계약하고, 구성하고, 끝까지 책임집니다.
견적부터 사후 대응까지 고객의 상대는 KMT Global 한 곳입니다. 아래 여덟 가지 일을 KMT Global이 맡아 책임지고, 각 단계에서 받으실 결과물을 미리 밝혀 둡니다.
-
02.1
기술 검토·견적
KMT Global이 하는 일
도면(2D·3D)과 사양을 받아 주조성, 재질, 가공 범위, 검사 요구를 검토합니다. 생산처와 가능 여부를 확인한 뒤 견적을 냅니다.
고객이 받는 것
- 기술 검토 의견
- 생산 경로 제안
- 견적서
-
02.2
생산 구성
KMT Global이 하는 일
크기·수량·재질·인증 요구에 맞는 생산처를 정하고, 주조·가공·후처리를 하나의 생산 계획으로 묶습니다.
고객이 받는 것
- 생산 경로와 단계별 담당 구분
- 하나의 일정표
협력 생산처 정보는 공개하지 않습니다
-
02.3
목형·금형 관리
KMT Global이 하는 일
목형·코어박스·금형의 제작 사양을 정하고 제작·수정·보관 이력을 관리합니다. 고객이 지급하는 목형의 인수도 협의해 처리합니다.
고객이 받는 것
- 목형 제작 사양
- 수정·보관 기록
- 소유와 보관 조건을 적은 문서
-
02.4
품질 관리·검사
KMT Global이 하는 일
고객 요구에 맞춰 검사 기준을 정하고, 생산처의 검사 결과를 확인합니다. 필요하면 추가 검사를 조율하고 출하 전 검사를 합니다. 검사 방법과 장소는 품목별 검사 기준서에 적어 견적과 함께 드립니다.
고객이 받는 것
- 검사 기준서
- 출하 검사 성적서(KMT Global 명의)
- 출하 검사 기록
-
02.5
생산·납기 관리
KMT Global이 하는 일
생산처의 일정과 진행 상황을 점검합니다. 변경이나 지연 가능성이 보이면 먼저 알리고 대안을 함께 제시합니다.
고객이 받는 것
- 진행 상황 보고
- 일정 변경 시 사전 통보와 대안
-
02.6
가공·후처리
KMT Global이 하는 일
외부 가공 협력사와 함께 가공 공정을 설계하고 공차를 검토하며, 가공 후 검사를 맡습니다. 사상·도장·방청 같은 후처리 사양도 요구에 맞춰 정합니다.
고객이 받는 것
- 가공 완료 부품
- 가공 후 측정 결과
- 후처리 사양 확인
-
02.7
수출 물류·서류
KMT Global이 하는 일
수출 포장과 통관, 선적 서류를 준비합니다. 인코텀즈 등 인도 조건은 건별로 협의하고, 원산지 증빙도 건별로 검토합니다.
고객이 받는 것
- 포장 사양
- 상업송장·포장명세서 등 선적 서류
- 원산지 증빙 검토 결과
-
02.8
다국어 단일 창구
KMT Global이 하는 일
기술·품질·납기에 관한 소통을 한국어·영어·일본어로 한 담당 창구에서 맡습니다.
고객이 받는 것
- 한 명의 담당 창구
- 협의 내용과 변경 사항 기록
다음 시트SHEET 03 · 기술 검토
DWG KMTG-KR-02하는 일REV A2026-10
SHEET 03 · 기술 검토
도면을 받으면,
KMT Global이 직접 검토합니다
주물의 품질과 원가는 상당 부분 설계 단계에서 정해집니다. KMT Global은 견적 전에 도면을 기술적으로 검토하고, 바꾸면 좋아지는 부분이 있으면 근거와 함께 제안합니다.
- 도면 수령
- ①도면·주조성 검토
- ②주조 방안·목형 설계
- ③재질·품질 기술
- ④가공·조립까지 기술 대응
점을 누르거나 마우스를 올리면 설명이 열립니다.
두께가 급하게 바뀌는 곳은 수축 결함이 생기기 쉽습니다. 두께 변화와 응고 순서를 보고 위험한 부위를 찾아 형상 개선안을 제안합니다.
비가공면에 구배 지시가 없거나 부족한 곳을 찾아, 가공면과 비가공면을 나눠 필요한 구배를 제안합니다.
주조 공차와 가공 기준면을 보고 면별 가공 여유를 제안합니다. 여유가 부족하면 흑피가 남고, 많으면 가공 시간이 늘고 결함이 드러나기 쉽습니다.
쇳물이 들어가는 길과 수축을 보충하는 압탕의 위치·크기를 설계합니다. 압탕 자리가 가공면이나 외관면에 걸리면 위치를 옮기는 안을 함께 제안합니다.
경도 측정 위치, 치수 기준점, 비파괴검사 범위를 도면 단계에서 정해 검사 기준서 초안으로 드립니다.
다섯 항목은 위치와 제안을 적어 도면 검토 의견서(FIG. 18)로 드립니다. 원 번호 ①~④는 아래 네 가지 기술입니다.
②주조 방안
주조 방안·목형 설계
탕구·압탕의 위치와 크기 등 주조 방안을 설계하고, 목형과 코어의 분할·구조를 설계합니다.
산출물
주조 방안도 · 목형·코어 설계 사양
③재질·품질
재질·품질 기술
목표 성분을 설계하고 분광분석 결과로 관리합니다. 경도와 흑연 조직의 검사 기준을 정하고, 주조 불량이 생기면 원인을 분석해 생산처와 함께 개선합니다.
산출물
재질 관리 기준 · 검사 기준서 · 불량 원인 분석·개선 보고서
④가공·조립
가공·조립까지 기술 대응
가공 순서와 기준면을 정하는 가공 공정을 설계합니다. 조립 요구를 반영해 도면 공차를 주조 공차와 가공 여유, 가공 공정으로 맞출 수 있는지 검토하고, 가공 후 치수를 검사합니다.
산출물
가공 공정 계획 · 공차 검토 결과 · 가공 후 측정 결과
검토 결과는 의견서로 드립니다
도면 위치마다 현상과 위험, 제안과 근거를 적어, 고객이 항목별로 승인하거나 보류하실 수 있게 정리합니다. 아래는 항목만 보여 드리는 양식이며, 실제 내용은 도면마다 다릅니다.
도면 검토 의견서 양식 보기EXAMPLE
EXAMPLE · 항목 예시 · 값 없음
도면 검토 의견서
| No. | 도면 위치 | 검토 항목 | 현상·위험 | 제안 | 근거 | 고객 판단 |
|---|---|---|---|---|---|---|
| 1 | — | 살두께 | — | — | — | □ 승인 □ 보류 |
| 2 | — | 구배 | — | — | — | □ 승인 □ 보류 |
| 3 | — | 가공 여유 | — | — | — | □ 승인 □ 보류 |
| 4 | — | 탕구·압탕 위치 | — | — | — | □ 승인 □ 보류 |
| 5 | — | 검사 포인트 | — | — | — | □ 승인 □ 보류 |
- 주조 방안 요약
- —
- 검사 기준서 초안
- —
③ 재질·품질 기술에서 검사 기준을 정하는 흑연 조직입니다.
재질 이해를 돕는 개념도이며 실제 현미경 사진이 아닙니다.
GC · FC회주철편상 흑연
얇은 판 모양 흑연. 진동 흡수와 주조성이 좋아 공작기계 베드·컬럼에 씁니다.
GCD · FCD구상흑연주철구상 흑연
둥근 흑연. 강도와 연성이 높아 하중·충격을 받는 부품에 씁니다.
다음 시트SHEET 04 · 책임 구조
DWG KMTG-KR-03기술 검토REV A2026-10
SHEET 04 · 책임 구조
하나의 계약, 하나의 창구,
하나의 책임
생산은 각 생산처가 맡고, 계약·기술 검토·품질·책임은 KMT Global이 맡습니다. 누가 무엇을 맡는지 처음부터 밝힙니다.
-
01 / 06 · 고객
해외 고객은 KMT Global 한 곳과 계약합니다.
-
02 / 06 · KMT Global
계약, 기술 검토, 품질, 생산 관리, 수출, 소통을 KMT Global이 맡습니다.
-
03 / 06 · 생산 네트워크
생산은 품목에 맞는 생산처가 맡습니다.
관계사 케이엠텍㈜ 고령공장, 협력 주물 생산처, 가공 협력사 — 각각 별도 법인입니다.
- 관계사 케이엠텍㈜ 고령공장
- 후란 주조(중소물~대형) · ISO 9001:2015 (케이엠텍㈜ 명의)
- 협력 주물 생산처
- 자동조형 양산 · IATF 16949 인증 생산처 포함 (인증은 해당 법인 명의)
- 가공 협력사
- 기계가공 · 공정 설계와 가공 후 검사는 KMT Global
-
04 / 06 · 도면 보호
도면은 고객이 서면으로 승인한 범위 안에서만 생산처와 공유합니다.
필요하면 NDA를 먼저 맺습니다.
-
05 / 06 · 부품과 검사 문서
부품과 검사 결과는 KMT Global의 확인과 출하 검사를 거쳐 고객에게 갑니다.
다음 시트SHEET 05 · 생산 네트워크
DWG KMTG-KR-04책임 구조REV A2026-10
SHEET 05 · 생산 네트워크
품목에 맞는 생산처로
생산을 구성합니다
단품·소량 다품종 주물은 관계사 케이엠텍㈜ 고령공장의 후란 라인이, 반복 양산되는 소형 부품은 협력 주물 생산처의 자동조형 라인이, 가공은 외부 가공 협력사가 맡습니다. 어느 경로든 계약과 품질 책임은 KMT Global에 있습니다.
각 생산처는 별도 법인이며, 인증은 보유 법인 명의입니다.
-

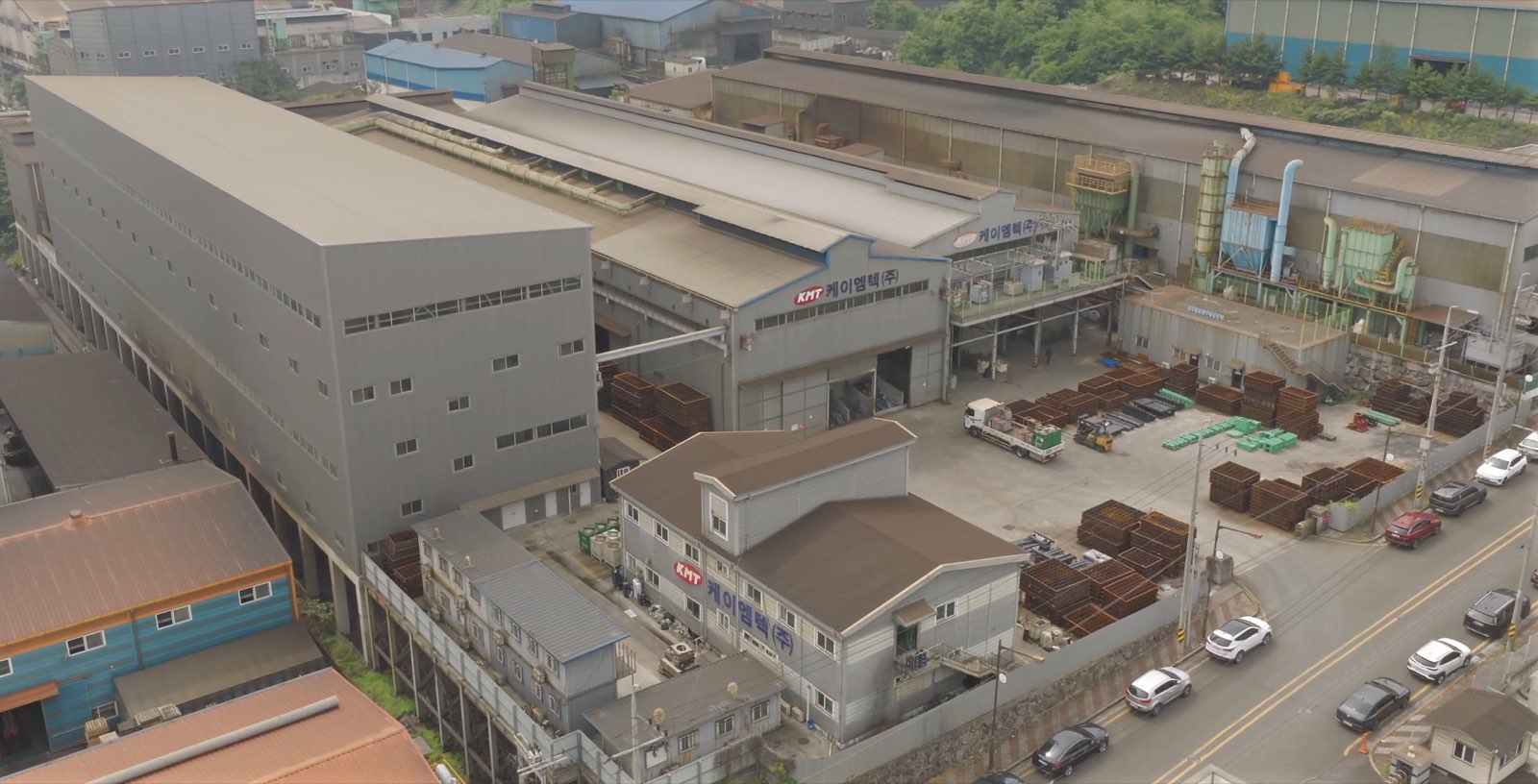

경로 A 관계사 · 별도 법인

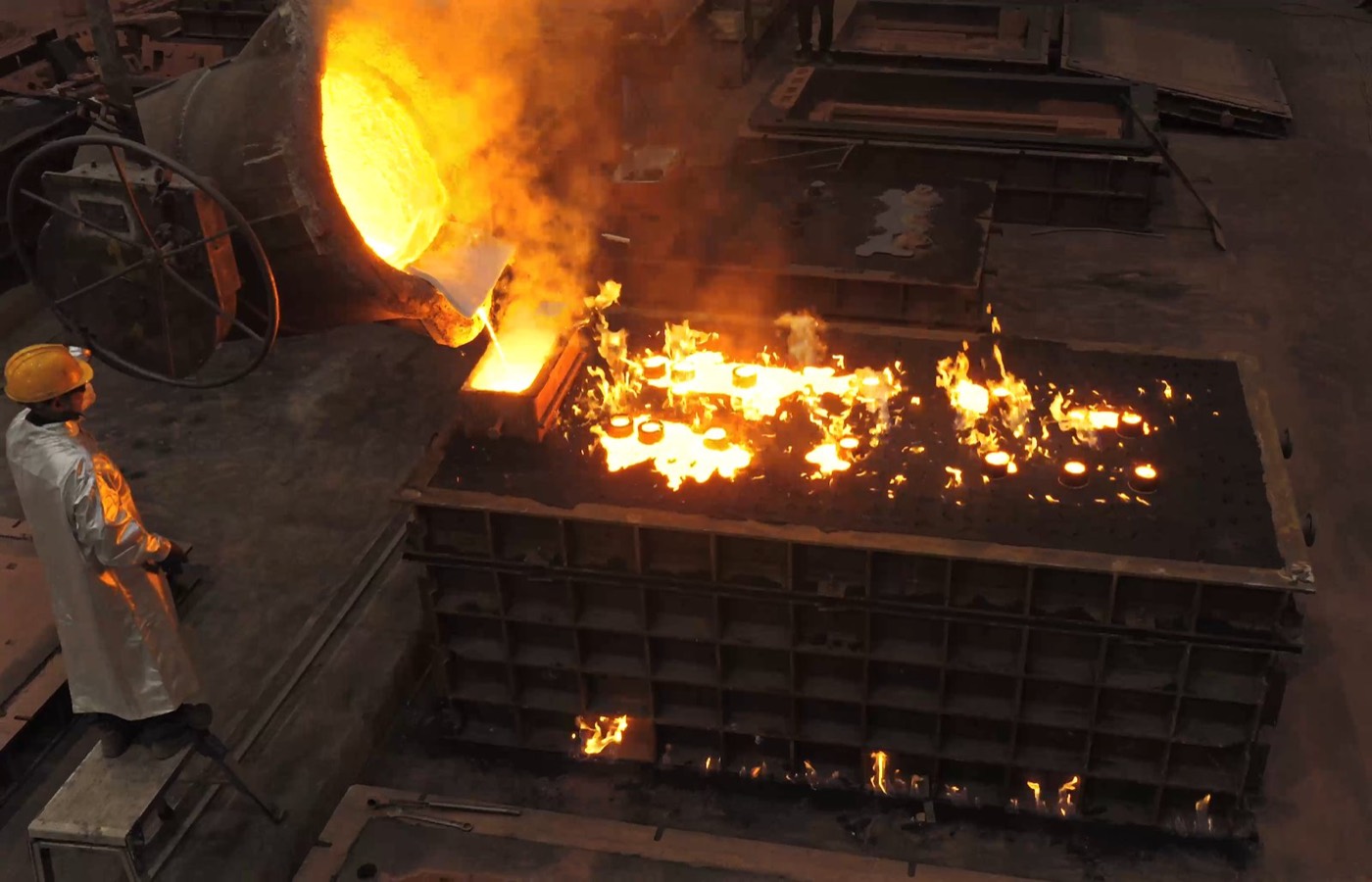

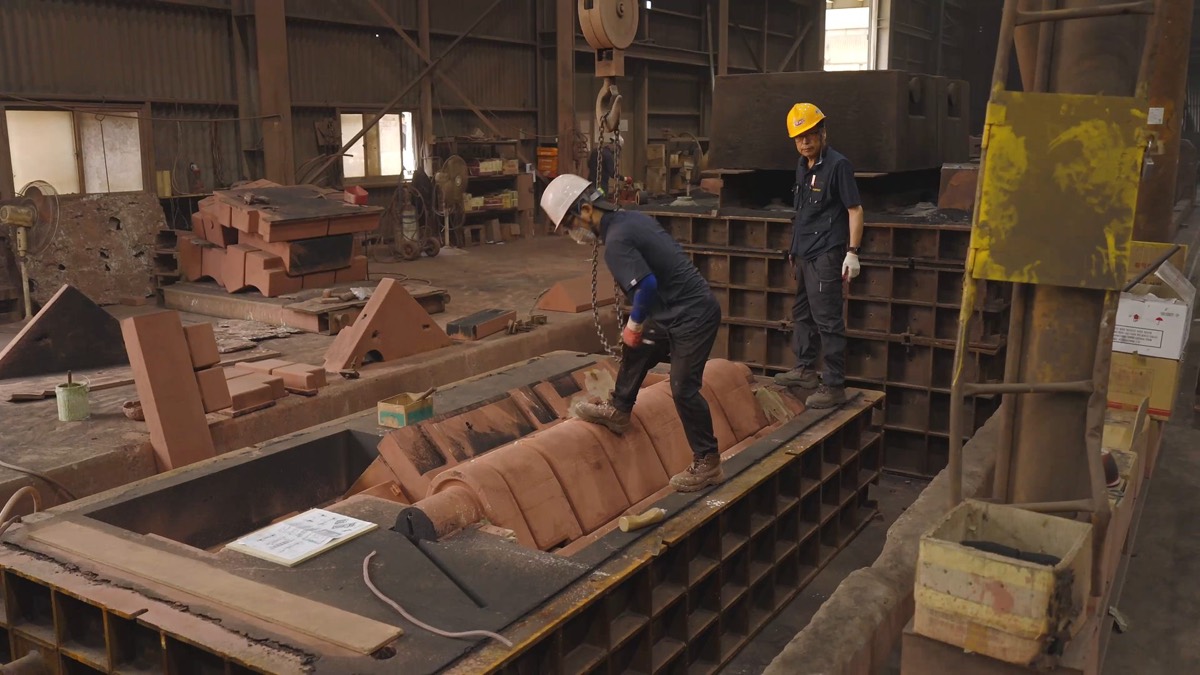

후란 주조
관계사 케이엠텍㈜ 고령공장
- 공법
- 후란 자경성 사형 주조
- 크기·수량
- 중소물부터 대형까지, 단품·소량 다품종. 최대 단중 회주철(FC) 10 t · 구상흑연주철(FCD) 5 t, 월 생산능력 1,000 t (관계사 케이엠텍 고령공장 기준)
- 대표 품목
- 공작기계 베드·컬럼·새들·테이블, 펌프 케이싱, 기어 케이스, 베이스
- 인증 (보유 법인)
- ISO 9001:2015 — 케이엠텍㈜
-
경로 B 협력사 · 별도 법인
자동조형 양산
협력 주물 생산처 (여러 곳)
- 공법
- 자동조형 라인
- 크기·수량
- 수 kg~수십 kg급 소형·중소형 부품의 반복 양산 중심 (협력 생산처 생산 사례 기준). 가능한 단중·수량 범위는 도면 검토 후 확인합니다
- 대표 품목
- 디퍼렌셜 케이스, 트랜스퍼·미션 케이스, 농기계 액슬 케이스, 휠 허브, 궤도 베이스 플레이트, 로커암 서포트
- 인증 (보유 법인)
- IATF 16949 인증 생산처 포함 — 인증은 해당 생산처 명의
협력 생산처 정보는 공개하지 않습니다 — 계약·품질 책임은 KMT Global
-
경로 C 협력사 · 별도 법인
가공
외부 가공 협력사
- 공법
- 기계가공. 가공 공정 설계·공차 검토·가공 후 검사는 KMT Global이 맡습니다
- 크기·수량
- 경로 A·B의 주물과 함께 구성합니다
- 대표 품목
- 가공이 필요한 경로 A·B의 주물
- 인증 (보유 법인)
- 협력사별 보유 현황을 건별로 안내합니다
FIG. 14— 역량 엔벨로프 (단중 × 연간 수량, 개념도)
영역을 누르면 해당 경로 카드로 이동합니다
선택 조건 경로 찾기에서 고른 범위
개념도입니다. 확정된 수치는 관계사 케이엠텍 고령공장의 최대 단중뿐이며, 그 밖의 경계는 품목·형상·재질에 따라 달라집니다. 실제 경로는 도면 검토 후 확인합니다.
표로 보기
| 경로 | 생산처 | 단중 | 수량 성격 |
|---|---|---|---|
| A 후란 주조 | 관계사 케이엠텍㈜ 고령공장 (별도 법인) | 중소물~대형 · 최대 회주철 10 t, 구상흑연주철 5 t (관계사 케이엠텍 고령공장 기준) | 단품·소량 다품종 |
| B 자동조형 양산 | 협력 주물 생산처, IATF 16949 인증 생산처 포함 (별도 법인) | 수 kg~수십 kg급 · 경계는 도면 검토 후 확인 | 반복 양산 |
| C 가공 | 외부 가공 협력사 (별도 법인) | 경로 A·B 모두에 연결 · 가공 공정 설계·공차 검토·가공 후 검사는 KMT Global | |
생산 경로 찾기
조건을 고르면 예상 경로와 견적 요청(RFQ)에 필요한 자료를 보여 드립니다.
이 도구는 자바스크립트가 켜져 있어야 동작합니다. 위 경로 카드와 아래 RFQ 체크리스트를 참고해 도면을 보내 주시면 경로를 검토해 회신합니다.
예비 안내
예상 경로
—
단중과 연간 수량을 고르면 예상 경로가 표시됩니다.
예비 안내입니다. 실제 경로와 가능 여부는 도면 검토 후 확인해 제안합니다. 이 화면은 가격과 납기를 계산하지 않습니다.
RFQ에 필요한 것 가진 자료에 체크하면 문의 메일에 함께 적힙니다
다음 시트SHEET 06 · 품목 아틀라스
DWG KMTG-KR-05생산 네트워크REV A2026-10
SHEET 06 · 품목
사진 대신 도면으로 보는
품목 예시 12종
고객 도면과 거래 정보를 보호하기 위해, 대응할 수 있는 품목의 예를 실제 부품 사진 대신 일반화한 대표 형상으로 보여 드립니다. 생산처 실사 사진은 SHEET 05에 있습니다. 카드마다 재질, 단중 범위, 생산 경로, 주요 검사, 검토 포인트를 정리했습니다.
형상은 예시이며 실제 생산은 고객 도면 기준입니다.
산업
생산 경로
12개 품목
-
공작기계 베드
리브로 보강한 박스 구조에 슬라이드 가이드면을 갖춘 대형 회주철 주물.
- 재질 예
- GC300 (FC300)
- 단중 범위
- 수백 kg ~ 최대 10 t (관계사 케이엠텍 고령공장 기준)
- 생산 경로
- 경로 A · 후란 주조 (관계사·별도 법인)
- 주요 검사
- 성분 · 경도(가이드면) · 치수 · 외관
- 적용 분야
- 공작기계 (CNC 선반·머시닝센터)
- 검토 포인트
- 가이드면 경도·조직 균일 · 리브 살두께 · 가이드면 가공 여유
-
공작기계 컬럼
내부 리브를 넣은 박스형 세로 구조물. 진동 흡수와 치수 안정성이 중요합니다.
- 재질 예
- GC300 (FC300)
- 단중 범위
- 도면 검토 후 확인 (관계사 케이엠텍 고령공장 최대 단중: 회주철 10 t)
- 생산 경로
- 경로 A · 후란 주조 (관계사·별도 법인)
- 주요 검사
- 성분 · 경도 · 치수 · 외관
- 적용 분야
- 공작기계
- 검토 포인트
- 내부 리브 살두께 · 치수 기준점 · 가공 여유
-
새들·테이블
T홈 테이블과 새들. 넓은 평면부의 고른 조직과 가공 여유가 관건입니다.
- 재질 예
- GC250~GC300 (FC250~FC300)
- 단중 범위
- 테이블 500 kg ~ 2 t (관계사 케이엠텍 생산 사례 기준)새들은 도면 검토 후 확인
- 생산 경로
- 경로 A · 후란 주조 (관계사·별도 법인)
- 주요 검사
- 성분 · 경도(작업면) · 치수 · 외관
- 적용 분야
- 공작기계
- 검토 포인트
- 평면부 조직 균일 · 작업면 경도 측정 위치 · 가공 여유
-
펌프 케이싱
벌류트 유로와 양쪽 플랜지를 갖춘 케이싱. 유로 내면 품질과 기밀이 중요합니다.
- 재질 예
- GC250 (FC250) / GCD450 (FCD450)
- 단중 범위
- 300 kg ~ 6 t (FC) / ~ 4 t (FCD) (관계사 케이엠텍 생산 사례 기준)
- 생산 경로
- 경로 A · 후란 주조 (관계사·별도 법인)
- 주요 검사
- 성분 · 기계적 성질 · 경도 · 조직(FCD) · 치수
- 적용 분야
- 산업기계·펌프
- 검토 포인트
- 유로 내면 품질·기밀 · 플랜지 가공 기준면
-
기어 케이스
분할면과 베어링 보어를 갖춘 하우징. 가공 기준면과 보어 위치가 핵심입니다.
- 재질 예
- GC300 (FC300)
- 단중 범위
- 도면 검토 후 확인 (관계사 케이엠텍 고령공장 최대 단중: 회주철 10 t)
- 생산 경로
- 경로 A · 후란 주조 (관계사·별도 법인)
- 주요 검사
- 성분 · 경도 · 치수(보어·분할면) · 외관
- 적용 분야
- 수출 산업기계
- 검토 포인트
- 베어링 보어 위치 · 분할면 가공 기준
-
카운터웨이트·
베이스 무게와 무게중심이 곧 설계 요소인 블록형 주물.
- 재질 예
- GC250~GC300 (FC250~FC300)
- 단중 범위
- 도면 검토 후 확인 (관계사 케이엠텍 고령공장 최대 단중: 회주철 10 t)
- 생산 경로
- 경로 A · 후란 주조 (도면 검토 후 확인)
- 주요 검사
- 단중 · 치수 · 외관 · 성분
- 적용 분야
- 산업기계·건설기계
- 검토 포인트
- 단중·무게중심 관리 · 살두께 · 압탕 위치
-
디퍼렌셜 케이스
구형 몸체와 플랜지를 갖춘 동력전달 부품. 구상흑연주철 소형 양산품.
- 재질 예
- GCD600 (FCD600)
- 단중 범위
- 약 2 ~ 5 kg (협력 생산처 생산 사례 기준)
- 생산 경로
- 경로 B · 자동조형 양산 (협력 생산처·별도 법인, IATF 16949 인증처 포함)
- 주요 검사
- 성분 · 기계적 성질 · 경도 · 구상화율 · 치수
- 적용 분야
- 자동차·동력전달
- 검토 포인트
- 구상화율 측정 위치 · 플랜지 가공 여유
-
트랜스퍼·미션 케이스
볼트 보스가 많은 하우징. 자동조형 반복 생산에 맞는 형상입니다.
- 재질 예
- GC250 (FC250) / GCD450 (FCD450)
- 단중 범위
- 약 20 ~ 30 kg (협력 생산처 생산 사례 기준)
- 생산 경로
- 경로 B · 자동조형 양산 (협력 생산처·별도 법인, IATF 16949 인증처 포함)
- 주요 검사
- 성분 · 경도 · 조직 · 치수 · 외관
- 적용 분야
- 자동차·동력전달
- 검토 포인트
- 볼트 보스 살두께 · 구배 · 가공 기준면
-

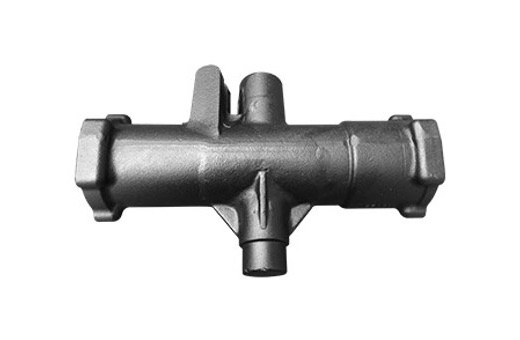

액슬 케이스
튜브부와 허브부가 이어진 농기계 하중 부품.
- 재질 예
- GCD450 (FCD450) / GC250 (FC250)
- 단중 범위
- 약 10 ~ 40 kg (협력 생산처 생산 사례 기준)
- 생산 경로
- 경로 B · 자동조형 양산 (협력 생산처·별도 법인, IATF 16949 인증처 포함)
- 주요 검사
- 성분 · 기계적 성질 · 경도 · 조직 · 치수
- 적용 분야
- 농기계
- 검토 포인트
- 튜브·허브 연결부 살두께 · 조직 검사 위치 · 가공 여유
-

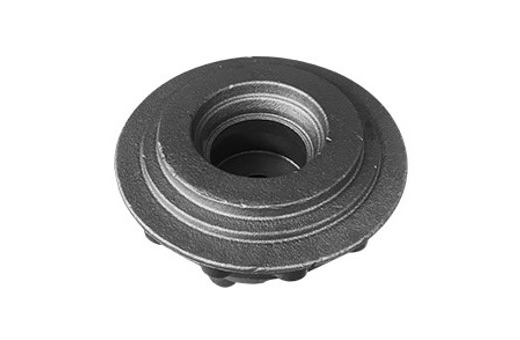

휠 허브
볼트 원과 보스를 갖춘 건설기계 하중 부품.
- 재질 예
- 구상흑연주철 (GCD 계열 · 등급은 도면 지정)
- 단중 범위
- 약 20 kg대 (협력 생산처 생산 사례 기준)
- 생산 경로
- 경로 B · 자동조형 양산 (협력 생산처·별도 법인, IATF 16949 인증처 포함)
- 주요 검사
- 성분 · 기계적 성질 · 경도 · 구상화율 · 치수
- 적용 분야
- 건설기계
- 검토 포인트
- 보스 살두께 · 구상화율 측정 위치 · 볼트 원 가공 기준
-
궤도 베이스 플레이트
숄더와 볼트 홀을 갖춘 철도 궤도·분기기용 플레이트.
- 재질 예
- GCD400 (FCD400)
- 단중 범위
- 약 10 ~ 30 kg (협력 생산처 생산 사례 기준)
- 생산 경로
- 경로 B · 자동조형 양산 (협력 생산처·별도 법인, IATF 16949 인증처 포함)
- 주요 검사
- 성분 · 기계적 성질 · 구상화율 · 치수 · 외관
- 적용 분야
- 철도 궤도·분기기
- 검토 포인트
- 숄더부 살두께 · 구배 · 볼트 홀 위치
-

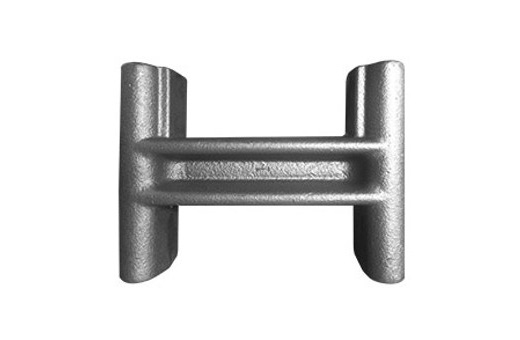

로커암 서포트
엔진 밸브 기구를 받치는 브래킷형 소형 부품.
- 재질 예
- GCD400 (FCD400)
- 단중 범위
- 약 9 ~ 20 kg (협력 생산처 생산 사례 기준)
- 생산 경로
- 경로 B · 자동조형 양산 (협력 생산처·별도 법인, IATF 16949 인증처 포함)
- 주요 검사
- 성분 · 기계적 성질 · 구상화율 · 치수
- 적용 분야
- 엔진 부품
- 검토 포인트
- 브래킷 살두께 · 구상화율 측정 위치 · 가공 기준면
선택한 산업과 생산 경로가 겹치는 예시 품목이 없습니다. 다른 조건을 고르시거나, 도면을 보내 주시면 경로를 검토합니다.
대응 규격(ASTM·EN 등)은 품질 섹션의 재질 대응표를, 검토 포인트를 어떻게 다루는지는 SHEET 03 기술 검토를 참고하세요.
다음 시트SHEET 07 · 품질·문서
DWG KMTG-KR-06품목 아틀라스REV A2026-10
SHEET 07 · 품질·문서
무엇을 검사하고,
어떤 문서를 받는지 먼저 정합니다
검사 항목과 문서 형식은 견적 단계에서 합의합니다. 검사는 각 생산처가 하고, KMT Global은 기준을 정하고 결과를 확인하며 출하 전 검사를 맡습니다. 필요하면 추가 검사를 조율합니다.
07.1 검사 항목
C · Si · Mn · P · S · Mg
성분
생산처의 성분 분석 결과(발광분광분석 등)로 C·Si·Mn·P·S, 구상흑연주철은 Mg까지 확인합니다.
Rm · Rp0.2 · A
기계적 성질
인장강도(회주철·구상흑연주철), 0.2% 내력·연신율(구상흑연주철). 시험편 종류(별도 주조·부착·본체 채취)를 미리 합의합니다.
HBW
경도
브리넬 경도(HBW). 측정 위치를 도면이나 발주서로 정합니다.
ISO 945-4 · ASTM E2567
조직
흑연 형태, 구상화율, 기지조직. 구상화율은 측정 방법에 따라 값이 달라지므로 방법(ISO 945-4, ASTM E2567 등)까지 지정합니다.
ISO 8062-3

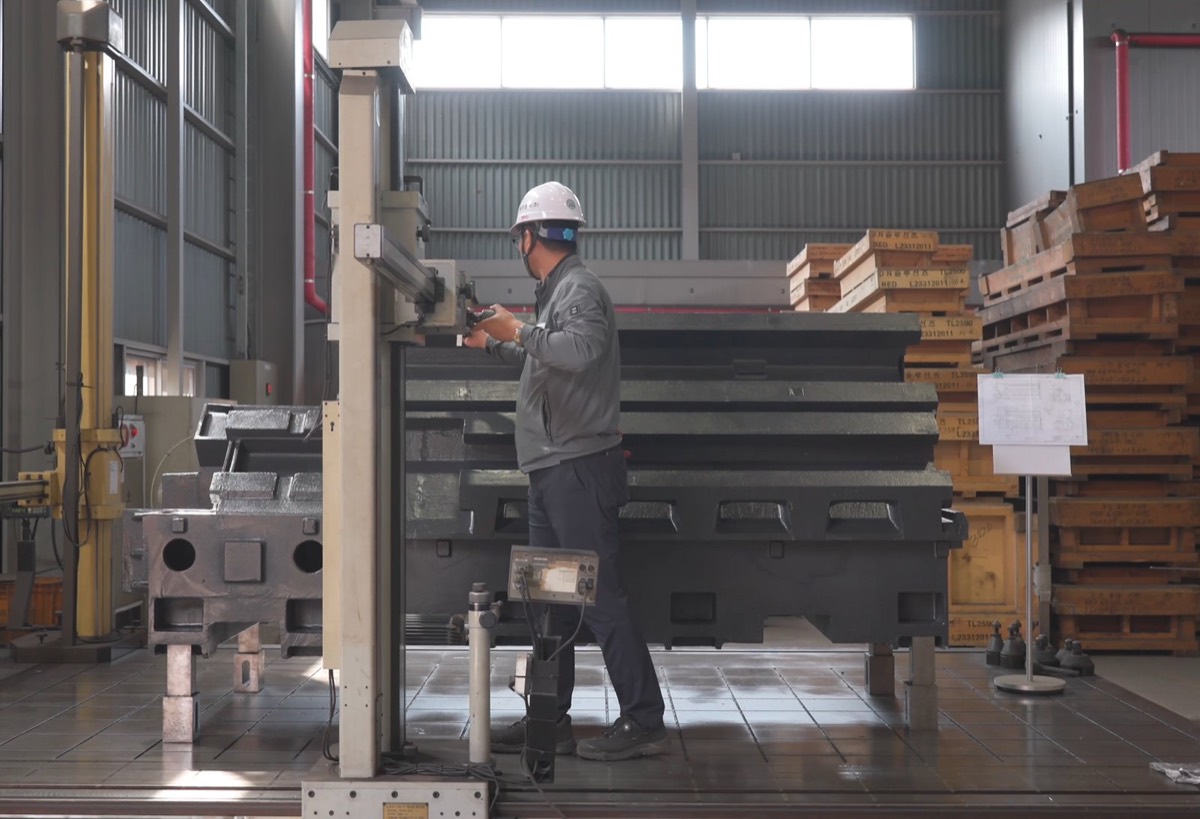

치수
도면 기준 치수 검사. 측정 방법과 주조 공차 기준(ISO 8062-3 등)은 품목별로 합의합니다.
VT
외관
주조 결함, 사상 상태, 도장·방청 상태.
UT · MT · PT
비파괴검사 (지정 시)
도면이나 발주서에 비파괴검사(예: 초음파 UT·자분 MT·침투 PT)가 지정된 품목은 검사 방법·기준과 수행 주체(생산처 또는 외부 검사기관)를 견적 단계에서 확인해 정합니다.
수압·기밀 시험처럼 도면이나 발주서에 따로 지정되는 시험도 같은 방식으로, 수행 방법과 주체를 견적 단계에서 확인해 정합니다.
07.2 문서 흐름
1
생산처 검사
생산처가 성분·기계적 성질·경도 등 요구 항목을 시험합니다.
2
KMT Global 확인
로트·품번을 대조하고 요구 항목을 충족했는지 확인합니다. 출하 검사 방법은 품목마다 정합니다. 서류·로트 대조에 더해 필요하면 샘플 검사나 입회 검사를 조율하고, 방법과 장소를 검사 기준서에 적어 견적과 함께 드립니다.
3
출하
생산처 시험 결과와 KMT Global 확인 결과를 KMT Global 명의 출하 검사 성적서에 담아, 제품과 추적 가능하게 보냅니다. EN 10204 3.1처럼 제조사 명의 문서가 계약상 필요한 건은 견적 단계에서 제공 방식을 협의합니다.
4
고객
출하 검사 성적서와 선적 서류를 한 묶음으로 받습니다.
KMT Global은 생산처의 시험 결과를 고치지 않습니다. 확인한 결과를 KMT Global 명의 출하 검사 성적서로 책임지고 드립니다.
검사 문서 형식 — EN 10204
EN 10204는 금속 제품 검사 문서의 유형을 정한 규격입니다. 어떤 유형을 받으실지는 생산처의 발행 가능 여부를 확인해 견적 단계에서 정합니다.
| 유형 | 내용 |
|---|---|
| 2.1 적합 선언서 | 시험 결과 없이 주문 요구에 맞는다는 제조자 선언 |
| 2.2 시험 보고서 | 비특정 시험 결과를 포함한 제조자 보고서 |
| 3.1 검사증명서 | 해당 로트의 특정 시험 결과. 제조부서와 독립된 제조자의 검사 대표가 확인 |
| 3.2 검사증명서 | 3.1에 더해 구매자 측 검사 대표 또는 공인 검사원이 공동 확인 |
07.3 인증 인증은 보유 법인 명의입니다
| 인증 | 보유 법인 | 비고 |
|---|---|---|
| ISO 9001:2015 | 케이엠텍㈜ (관계사, 고령공장) | 인증서 사본은 문의 시 안내합니다. |
| IATF 16949 | 협력 주물 생산처 중 인증 생산처 (해당 법인) | 인증 확인 방법은 해당 경로 건에 한해 협의합니다. |
| — | KMT Global | 신설 법인으로 현재 보유 인증이 없습니다. IATF 16949는 제조 사이트에 부여되는 인증이므로 해당 생산처가 보유합니다. |
인증서 번호를 받으시면 인증기관이나 공개 조회 서비스에서 유효성을 직접 확인하실 수 있습니다.
07.4 재질 대응표 (참고용 근사 대응 ≈)
규격 간 대응은 대부분 근사치입니다. 계약과 생산은 도면·발주서에 적힌 한 가지 규격과 판을 기준으로 합니다.
재질 대응표 보기KS · JIS · ASTM · EN · ISO
| KS D 4301 | JIS G 5501 | 최소 인장강도 Rm (MPa)1 | 경도 HB (참고 최대)2 | ASTM A48/A48M (가장 가까운 등급)3 | EN 15614 | ISO 185 | 구 DIN 16915 | 대응 정도 |
|---|---|---|---|---|---|---|---|---|
| GC200 | FC200 | ≥ 200 | ≤ 223 | SI: ≈ Class 200B (≥ 200 MPa)인치계: ≈ Class 30B (≥ 207 MPa, 약간 높음) | ≈ EN-GJL-200 | ISO 185/JL/200 | GG-20 | 최소 인장강도는 SI 등급과 같음 — 시험 조건은 각 규격 기준 |
| GC250 | FC250 | ≥ 250 | ≤ 241 | SI: ≈ Class 250B (≥ 250 MPa)인치계: ≈ Class 35B (≥ 241 MPa, 약간 낮음)/ Class 40B (≥ 276 MPa) | ≈ EN-GJL-250 | ISO 185/JL/250 | GG-25 | 최소 인장강도는 SI 등급과 같음 — 시험 조건은 각 규격 기준. 인치계에는 같은 값의 등급이 없음 |
| GC300 | FC300 | ≥ 300 | ≤ 262 | SI: ≈ Class 300B (≥ 300 MPa)인치계: ≈ Class 45B (≥ 310 MPa, 약간 높음) | ≈ EN-GJL-300 | ISO 185/JL/300 | GG-30 | 최소 인장강도는 SI 등급과 같음 — 시험 조건은 각 규격 기준 |
| GC350 | FC350 | ≥ 350 | ≤ 277 | SI: ≈ Class 350B (≥ 350 MPa)인치계: ≈ Class 50B (≥ 345 MPa, 약간 낮음) | ≈ EN-GJL-350 | ISO 185/JL/350 | GG-35 | 최소 인장강도는 SI 등급과 같음 — 시험 조건은 각 규격 기준 |
- KS·JIS 값은 지름 30 mm 별도 주조 시험편 기준 최소값입니다.
- KS·JIS 경도는 별도 주조 시험편의 참고 최대값이며 합격 기준이 아닙니다.
- ASTM A48/A48M에는 인치-파운드 등급(Class 30·35·40 등, 번호 = 별도 주조 시험봉의 최소 인장강도 ksi)과 SI 등급(Class 200·250·300·350 등, 번호 = 최소 인장강도 MPa)이 함께 있습니다. 두 체계는 서로 독립된 기준이므로 도면에 적힌 한쪽 체계로만 판정합니다. 시험봉 기호(A·B·C·S)를 함께 지정하며, KS·JIS 30 mm 시험편은 B 시험봉과 크기가 거의 같습니다. ASTM A48/A48M에는 등급별 경도 요구가 없습니다. 인치계로 지정된 도면에서 GC250의 대응은 자료마다 Class 35와 Class 40으로 나뉩니다.
- EN 1561:2023은 주물의 관련 두께에 맞춘 시험편으로 지정하는 체계입니다. 회주철은 두께에 민감해 같은 등급이라도 두꺼운 단면에서는 시험편 값이 나오지 않을 수 있으므로, 두꺼운 단면의 요구 물성은 설계 단계에서 함께 검토합니다. EN 1561/ISO 185의 경도 등급(EN-GJL-HB155 등)은 인장 등급과 1:1로 대응하지 않습니다.
- DIN 1691은 폐지 규격입니다. 구 도면과의 호환 참고용으로만 적었습니다.
| KS D 4302 | JIS G 5502 | Rm 최소 (MPa) | Rp0.2 최소 (MPa) | 연신율 최소 (%) | 경도 HB (KS·JIS 참고) | EN 1563 · ISO 1083 · 구 DIN 1693 | ASTM A536 (가장 가까운 등급) | 대응 정도 |
|---|---|---|---|---|---|---|---|---|
| GCD400-15 | FCD400-15 | 400 | 250 | 15 | 130–180 | ≈ EN-GJS-400-15ISO 1083/JS/400-15구 DIN GGG-40 | ≈ 60-40-18(414 / 276 MPa / 18%) | EN·ISO는 사실상 같음. ASTM은 세 값 모두 높아 GCD400-15 합격품이 60-40-18을 자동으로 충족하지 않음 |
| GCD450-10 | FCD450-10 | 450 | 280* | 10 | 140–210 | ≈ EN-GJS-450-10(Rp0.2 310)ISO 1083/JS/450-10구 DIN 해당 등급 없음 | ≈ 65-45-12(448 / 310 MPa / 12%) | 근사. 인장강도는 충족, 내력(280 vs 310)·연신율(10 vs 12%)은 ASTM·EN이 더 엄격 |
| GCD500-7 | FCD500-7 | 500 | 320 | 7 | 150–230 | ≈ EN-GJS-500-7ISO 1083/JS/500-7구 DIN GGG-50 | 직접 대응 없음 — 65-45-12와 80-55-06 사이 | ASTM 대응 없음. 70-50-05는 A536의 특수 용도(관·이음류) 등급이라 대응으로 쓰지 않음 |
| GCD600-3 | FCD600-3 | 600 | 370 | 3 | 170–270 | ≈ EN-GJS-600-3ISO 1083/JS/600-3구 DIN GGG-60 | 직접 대응 없음 — 흔히 80-55-06으로 표기하나 내력(370 vs 379 MPa)과 연신율(3 vs 6%)을 충족한다고 볼 수 없음 | ASTM 대응 없음 — 도면 규격 그대로 생산·시험 |
- * GCD450-10의 Rp0.2 280 MPa는 KS D 4302 / JIS G 5502:2001 체계 값이며, ISO 1083·EN 1563의 450-10은 310 MPa입니다. JIS 2022판 지정 도면은 해당 판의 값으로 확인합니다.
- EN 1563·ISO 1083의 경도는 인장 등급의 합격 기준이 아니라 별도 경도 등급의 범위입니다. ASTM A536에는 등급별 경도 범위가 없어, 필요하면 발주 시 합의합니다.
- EN·ISO 시험편 접미사 U(부착 시험편)·C(주물 채취)가 붙으면 요구값이 달라질 수 있으므로 도면 표기 그대로 확인합니다.
- GCD500-7·GCD600-3에는 ASTM A536의 직접 대응 등급이 없습니다.
규격마다 시험편과 요구 물성이 다르므로 위 표는 참고용입니다. 도면에 지정된 규격(KS, JIS, ASTM, EN, ISO 등)과 판은 RFQ 단계에서 검토하고, 생산·시험 가능 여부를 확인한 뒤 회신합니다.
기준 판(2026-10 확인) — JIS G 5501:1995 · JIS G 5502:2022(追補1:2024) · ASTM A48/A48M-22 · ASTM A536-26a · EN 1561:2023 · EN 1563:2024 · ISO 185:2020 · ISO 1083:2018
07.5 검사 성적서 양식 (EXAMPLE)
어떤 항목이 오가는지 보여 드리는 양식입니다. 기본 양식은 KMT Global 명의 출하 검사 성적서이며, 항목은 품목과 계약에 따라 정합니다.
검사 성적서 양식 보기EXAMPLE
EXAMPLE · 항목 예시 · 값 없음
문서 정보
- 문서 형식(EN 10204 유형)
- —
- 발행 법인
- —
- 문서 번호
- —
- 발행일
- —
품목
- 고객명
- —
- 품명
- —
- 고객 도면 번호·리비전
- —
- 재질 규격·판
- —
추적
- 용해 번호(Heat No.)
- —
- 로트 번호
- —
- 수량
- —
화학성분 (%)
- C
- —
- Si
- —
- Mn
- —
- P
- —
- S
- —
- Mg(구상흑연주철)
- —
기계적 성질
- 인장강도 Rm
- —
- 0.2% 내력 Rp0.2(구상흑연주철)
- —
- 연신율 A(구상흑연주철)
- —
- 시험편 종류
- —
경도
- HBW
- —
- 측정 위치
- —
조직
- 흑연 형태
- —
- 구상화율(측정 방법)
- —
- 기지조직
- —
치수
- 측정 항목 수
- —
- 측정 방법
- —
- 판정
- —
외관
- 판정
- —
비파괴검사 (지정 시)
- 방법
- —
- 기준
- —
- 판정
- —
판정·서명
- 종합 판정
- —
- 검사 책임자 서명
- —
별지 · KMT Global 출하 확인서
- 로트 대조
- —
- 추가 검사 결과(실시한 경우)
- —
- 확인자
- —
다음 시트SHEET 08 · 진행 절차
DWG KMTG-KR-07품질·문서REV A2026-10
SHEET 08 · 진행 절차
문의부터 사후 대응까지,
단계마다 받으시는 것
단계마다 무엇을 받으시는지 미리 알려 드립니다. 기간은 품목과 조건에 따라 검토 후 제시합니다.
01
RFQ (견적 요청)
KMT Global이 하는 일
도면·재질·수량·요구 문서를 받고 담당자를 정합니다.
고객이 받는 것
접수 확인 · 담당자 연락처 · 추가로 필요한 자료 목록
02
NDA
KMT Global이 하는 일
도면을 받기 전 필요하면 비밀유지계약을 맺습니다.
고객이 받는 것
서명한 NDA · 도면 취급 원칙(생산처 공유는 서면 승인 범위 안)
03
기술 검토·경로 선정
KMT Global이 하는 일
주조성·재질·가공을 검토하고 생산 경로를 정합니다.
고객이 받는 것
기술 검토 의견 · 생산 경로 제안
04
견적
KMT Global이 하는 일
검토 결과를 바탕으로 견적을 냅니다.
고객이 받는 것
견적서 — 생산 경로, 검사 항목과 제공 문서 목록, 목형 소유·보관 조건, 목형·금형 비용을 따로 적은 견적
05
목형·금형
KMT Global이 하는 일
목형·금형 사양을 확정하고 제작을 관리합니다.
고객이 받는 것
목형 사양 확인 · 제작 완료 보고 · 소유와 보관 조건 문서
06
초도품 (FAI / 필요 시 PPAP)
KMT Global이 하는 일
생산처의 초도품 생산을 관리하고, 검사 결과를 확인해 고객 승인을 받습니다.
고객이 받는 것
초도품 · 초품 검사 보고서(치수·재질) · 필요 시 PPAP 서류(IATF 16949 인증 생산처 경로)
07
양산
KMT Global이 하는 일
승인된 조건으로 생산을 관리합니다.
고객이 받는 것
진행 상황 보고 · 공정·재질·생산처 변경 시 사전 협의
08
출하 검사
KMT Global이 하는 일
출하 전 검사하고 생산처 시험 결과를 대조합니다.
고객이 받는 것
출하 검사 기록 · 제조사 검사 문서(추적 가능하게 전달)
09
포장·수출
KMT Global이 하는 일
포장·통관·선적을 맡습니다. 인코텀즈는 건별로 협의합니다.
고객이 받는 것
포장 사양 · 선적 서류(상업송장·포장명세서 등) · 원산지 증빙 검토 결과(건별)
10
사후 대응
KMT Global이 하는 일
문의와 품질 문제를 한 창구에서 받고 원인을 분석합니다.
고객이 받는 것
단일 대응 창구 · 원인 분석과 시정 조치 보고
인코텀즈는 Incoterms® 2020 기준으로 협의합니다(FCA·FOB·CIF·DAP 등).
다음 시트SHEET 09 · 왜 한국, 왜 지금
DWG KMTG-KR-08진행 절차REV A2026-10
SHEET 09 · 왜 한국, 왜 지금
공급원을 넓힐 때
확인할 네 가지 사실
일본과 독일의 주물 생산은 줄고 있고, 미국의 주물 매출은 늘 것으로 전망됩니다. 한국은 미국·EU·일본과 모두 FTA로 연결된 제조 기반입니다. 이원화(second source)를 검토하실 때 참고하시도록 출처와 함께 정리했습니다.
-
일본
451만 t
2024년 일본의 주물 생산은 451만 t으로, 전년보다 약 7%, 2019년보다 약 17% 줄었습니다.
-
독일
−8%
독일 주조산업협회(BDG)에 따르면 2025년 상반기 독일의 철·강 주물 생산은 134만 t으로, 전년 같은 기간보다 8% 줄었습니다.
-
미국
+8.0%
미국주조협회(AFS)는 2026년 미국 주물 매출(금액 기준)이 8.0% 늘 것으로 전망합니다. 2025년 매출은 약 537억 달러였습니다.
출처 · AFS, 2026-07-27
-
한국
FTA
한국은 미국(한–미 FTA, 2012-03-15 발효), EU(한–EU FTA, 2011-07-01 잠정 적용 · 2015-12-13 정식 발효), 일본(RCEP, 2022-02-01 한국 발효 — 한국과 일본이 함께 참여한 첫 FTA)과 FTA로 연결되어 있습니다. 자동차부품 공급망 기반도 갖추고 있습니다.
출처 · 한–미: CRS RL34330 · 한–EU: EUR-Lex, Council Decision (EU) 2015/2169 (OJ L 307, 2015-11-25) · EU 집행위원회 통상총국(DG Trade) · RCEP: 호주 외교통상부(DFAT)
원산지 증빙과 FTA 적용 여부는 품목의 HS 분류와 원산지 규정에 따라 건별로 검토합니다. 관세율과 관세 분류는 수입국 세관이 판단하는 사항이며, 이 페이지는 관세율이나 혜택 수치를 다루지 않습니다.
품질 기준을 문서로 맞추고, 하나의 계약으로 책임지는 한국의 두 번째 공급원을 제안합니다.
다음 시트SHEET 10 · 관계사
DWG KMTG-KR-09왜 한국REV A2026-10
SHEET 10 · 관계사
KMT Global은
케이엠텍㈜의 관계회사입니다
KMT Global은 해외 업무를 맡기 위해 새로 설립된 관계회사입니다. 케이엠텍㈜(KOREA METAL TEC CO., LTD.)는 경북 고령의 주철 주물 제조사이며, KMT Global과는 별도 법인입니다. 아래 정보는 모두 케이엠텍㈜의 것입니다.
출처: 케이엠텍㈜ 공개 자료(koreametaltec.co.kr · 회사 프로필)
뿌리
1985년 한국목형에서 출발 · 2007년 케이엠텍㈜ 법인 설립 · 2011년 고령 주조공장 설립
케이엠텍㈜ 공개 자료
공장
경북 고령군 다산면 다산2지방산업단지 안 주조공장, 부지 12,800 m²
케이엠텍㈜ 공개 자료
공법·능력
후란 자경성 주조(중소물~대형) · 회주철(FC) 최대 10 t · 구상흑연주철(FCD) 최대 5 t · 월 1,000 t
케이엠텍㈜ 공개 자료
인증
ISO 9001:2015 (케이엠텍㈜ 명의)
케이엠텍㈜ 인증서
수상
현대위아 품질부문 Best Partner of the Year 2020 (2021년 1월 수여)
케이엠텍㈜ 보유 상패
관계사 케이엠텍의 주요 고객
현대위아 · DN솔루션즈 · SMEC · 현대WIA공작기계 · 화천 · 대성하이텍 · 스마트머신툴 · WILO
다음 시트SHEET 11 · FAQ
DWG KMTG-KR-10관계사REV A2026-10
SHEET 11 · FAQ
자주 묻는 질문
구매·품질 담당자가 먼저 확인하는 열한 가지입니다.
01KMT Global은 어떤 회사인가요?
KMT Global은 해외 업무를 맡기 위해 새로 설립된 케이엠텍㈜의 관계회사입니다. 계약·기술 검토·품질·수출은 KMT Global이 책임지고, 생산은 관계사 케이엠텍㈜ 고령공장, 협력 주물 생산처, 가공 협력사가 맡습니다. 모두 별도 법인입니다. KMT Global이 보유한 인증은 아직 없으며, 인증은 각 생산처 명의입니다(SHEET 07 인증 표).
02계약 당사자는 누구인가요?
KMT Global입니다. 견적, 계약, 대금 청구, 품질·납기 책임이 모두 KMT Global 한 곳으로 정리됩니다. 생산처가 여럿이어도 고객의 계약 상대는 하나입니다.
03실제 생산처를 알 수 있나요?
협력 생산처의 회사명과 위치는 공개하지 않습니다. 각 생산처는 별도 법인이며, 고객과의 계약과 품질·납기 책임은 KMT Global이 집니다. 생산처를 바꿔야 할 때는 고객과 먼저 협의하고, 고객 도면은 고객이 서면으로 승인한 범위 안에서만 생산처와 공유합니다.
04IATF 16949 인증은 누가 보유하나요?
협력 주물 생산처 중 IATF 16949 인증을 받은 생산처(해당 법인)가 보유합니다. IATF 16949는 자동차 부품을 직접 제조하는 사이트에 부여되는 인증이라, 제조하지 않는 KMT Global은 인증 대상이 아닙니다. IATF 16949가 필요한 품목은 인증 생산처 경로로 검토하며, 인증 확인 방법은 해당 건에 한해 협의합니다.
05도면은 어떻게 보호되나요?
필요하면 도면을 받기 전에 NDA를 맺습니다. 도면은 고객이 서면으로 승인한 범위 안에서만 생산처와 공유하고, 해당 건 외에는 쓰지 않습니다.
06목형·금형은 누구 소유이고, 어디에 보관하나요?
소유권과 보관 장소·조건은 견적·계약 단계에서 문서로 정합니다. 고객이 지급하는 목형도 협의해 받습니다.
07최소 주문 수량이 있나요?
품목과 생산 경로, 목형 조건에 따라 다릅니다. 후란 주조 경로(관계사 케이엠텍 고령공장)는 단품·소량도 검토합니다. 자동조형 양산 경로는 반복 수량이 있는 품목에 맞습니다. 연간 수량과 1회 발주 수량을 알려 주시면 알맞은 경로와 함께 안내합니다.
08결제 조건과 인도 조건(인코텀즈)은 어떻게 되나요?
건별로 협의합니다. 인도 조건은 Incoterms® 2020 기준(FCA·FOB·CIF·DAP 등)으로 정합니다.
09FTA 원산지 증빙이 가능한가요?
원산지 판정은 품목의 HS 분류와 원산지 규정에 따라 달라지므로 건별로 검토해 안내합니다. 관세율과 관세 분류는 수입국 세관이 판단하는 사항입니다.
10견적을 받으려면 어떤 자료가 필요한가요?
도면(2D PDF, 가능하면 3D STEP), 재질 규격과 판, 단중 또는 대략적인 크기, 연간 수량과 로트, 가공 범위와 공차, 검사·문서 요구, 포장·인도 조건, 희망 일정입니다. 도면 전에 NDA가 필요하시면 알려 주세요.
11공장 방문이나 감사가 가능한가요?
관계사 케이엠텍㈜ 고령공장 방문은 일정을 협의해 안내합니다. 협력 생산처는 공개하지 않으므로, 생산 현장 확인이 필요한 사항은 KMT Global이 점검해 기록으로 전달하는 방식으로 건별 협의합니다.
다음 시트SHEET 12 · 문의
DWG KMTG-KR-11FAQREV A2026-10
SHEET 12 · 문의
도면을 보내 주시면,
검토 의견과 생산 경로를 제안해 드립니다
아래 항목을 채우면 메일 본문이 자동으로 작성됩니다. 도면 파일(PDF·STEP 등)은 메일에 직접 첨부해 주세요. 도면보다 NDA가 먼저 필요하시면 표시해 주세요.
이 페이지는 입력한 내용을 서버에 저장하지 않습니다. 메일은 사용하시는 메일 프로그램에서 직접 보내집니다.
처음으로SHEET 01 · 개요
DWG KMTG-KR-12문의REV A2026-10
